Тестируем сетевые фильтры или нашествие умных удлиннителей
В сегодняшнем обзоре мы решили обратиться к такой незначительной на первый точка зрения категории электронных изделий, как сетевые фильтры питания. "В народе" их чаще именуют по старинке - "удлинители". Впрочем, в отдельных случаях эта формулировка оказывается значительно больше точной. О том, как отличить действительно фильтр питания от "удлинителя", мы сегодня и поговорим. А также о том, стоит ли вообще так заморачиваться на тему фильтрации.
Поскольку устройства эти по своей классификации относятся к разряду пассивных, то, строго говоря, и тестировать-то тут нечего. Единственное, на что следует обращать внимание с технической точки зрения, это именно уровень подавления импульсной помехи. Безотложно оговоримся: именно помехи, то есть кратковременного скачкообразного изменения номинала напряжения питающей сети. Под "кратковременным" будем понимать "длящееся не более 0,1 секунды". Нормализация же более длительных вариаций напряжения сети относится к обязанностям несколько более серьёзных устройств - стабилизаторов напряжения либо вообще бесперебойных источников питания. Мы рассказывали и о них на страницах нашего издания.
Возникает резонный вопрос: если те же бесперебойники могут сделать гораздо больше в плане усмирения питающей сети, так, может быть, имеет смысл применять их во всех случаях поголовно? И не тратиться ещё на какие-то "удлинители"? Да нет, не пройдёт этот номер. Дело в том, что тот же бесперебойник, или UPS, также являет собой электронное устройство, чувствительное к импульсному воздействию. Какому? Ну хотя бы - от сварочного аппарата, которым сосед по лестничной площадке решил употребить в самое удачное, по его разумению, время - часов в 9-10 вечера. Что, скажете, не бывает такого? Ага...
Посему и из общих соображений, и из электротехнических сам напрашивается вывод: фильтры-удлинители и бесперебойные источники ни в коей мере не являются заменой товарищ другу, а исключительно - дополнением. Во имя нашего же спокойствия.
Следующий вопрос не заставит себя долго ждать: а какие фильтры из имеющихся в продаже имеет смысл покупать и все ли они одинаковые? А вот теперь посмотрим.

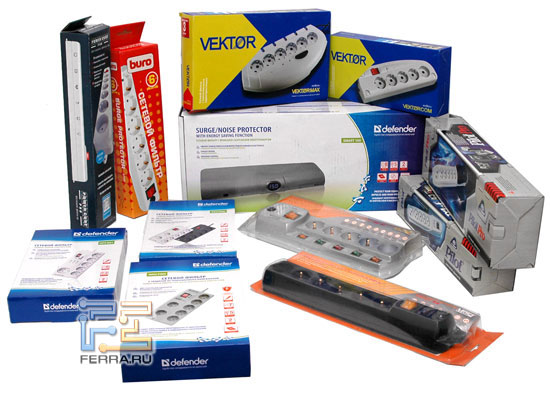

Для обзора мы отобрали дюжину фильтров питания - от простейших до навороченных:
Оригинальный файл |
| Коллекция |
Сюда попали фильтры разных производителей - от VEKTOR и BURO до DEFENDER, готовые уже хотя бы по стоимости удовлетворить практически любого покупателя.
Посмотрим, что предлагает нам производитель. Смотреть будем в трёх ракурсах:
- внешнее исполнение (дизайн)
- что внутри (качество)
- "работа по цели" (степень подавления импульсной помехи). Результаты сведём в единую для всех таблицу.
Поехали!
Начнём с довольно простенького на вид фильтра BURO 600SH.
BURO 600SH
 |
 |
 |
| Упаковка BURO 600SH |
 |
 |
 |

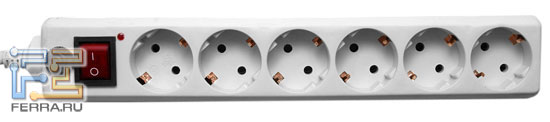

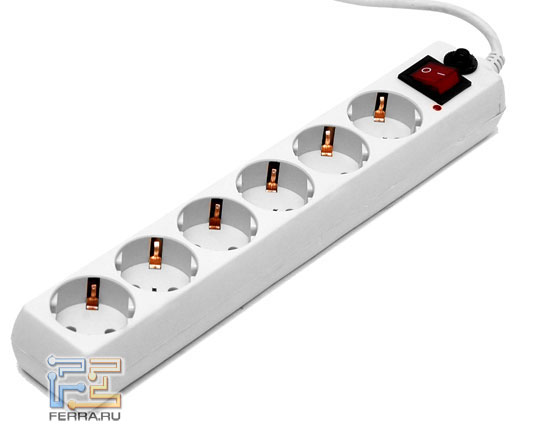

| Внешний вид фильтра BURO 600SH |
Самое, пожалуй, традиционное исполнение. Корпус из белого ударопрочного пластика, посадочные места для штепселей повернуты на 45 градусов (компромисс между технологичностью изготовления и удобством пользования), общий выключатель с неоновой лампочкой подсветки и кнопка сброса автомата защиты.
Что видим внутри?
Оригинальный файл |
| BURO 600SH в разобранном виде |
В первую очередь нас интересуют защитно-фильтрующие элементы. Посмотрим крупнее:
Оригинальный файл |

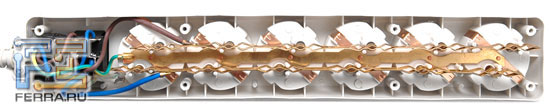

| Коммутационный узел |

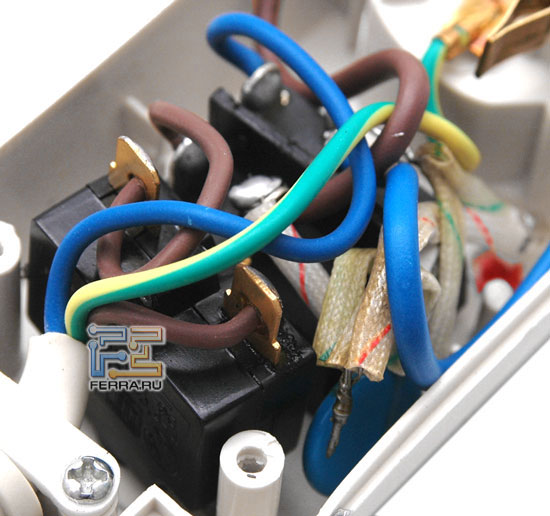

Несложно заметить, что из всех фильтрующих элементов тут присутствует только единственный высоковольтный конденсатор. То есть это, строго говоря, не фильтр, а, как мы писали, удлинитель. Что-то он отфильтрует, но особенно от него ждать чудес не приходится.
Теперь посмотрим на линейку фильтров от компании DEFENDER. В этой подгруппе мы отобрали четыре фильтра - от "попроще" до "интеллектуальных". Начнём с простых.
DEFENDER
DEFENDER DFS PRO
 |
 |
| Упаковка DEFENDER DFS PRO |
Как гласит девиз, написанный на упаковке, "Удобство складывается из мелочей". И такие "мелочи" тут есть. Во-первых, корпоративный выключатель установлен в небольшом углублении, что исключает его ошибочное нажатие, например - шваброй уборщицы.
Кроме того, фильтр снабжён индикаторами подключения общего питания, индикатором защиты и индикатором подключения защищаемых посадочных терминалов.
Кнопка сброса защиты также установлена в месте, для швабры недоступном. Хотя если постараться....
 |

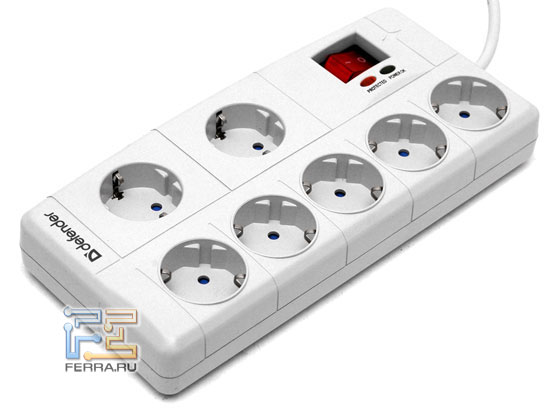

| Внешний вид DEFENDER DFS PRO |
В отличие от 801-й модели функция Master/Slave здесь отсутствует.
 |
 |
 |
 |
 |

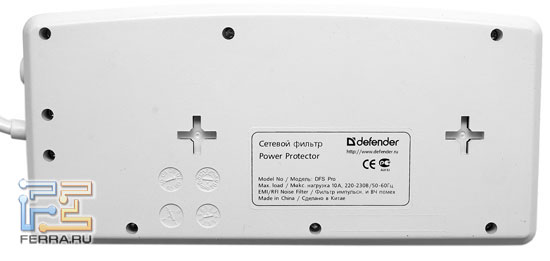

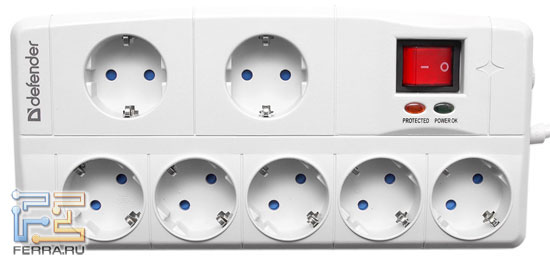

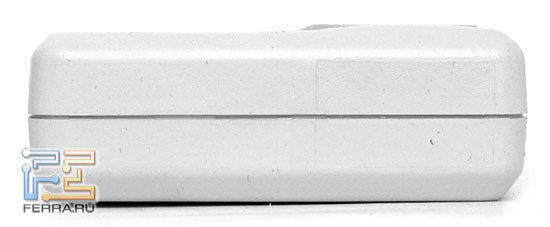

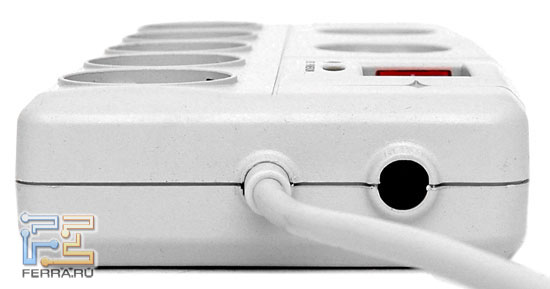

| DEFENDER DFS PRO в разных ракурсах |
Модель PRO выпускается в двух цветовых вариантах - чёрном и белом. По нашему скромному мнению, чёрный кажется более предпочтительным ввиду повышенной стойкости к загрязнению. Ну или ввиду того что грязь на нём менее заметна, ибо в подавляющем большинстве случаев сетевые фильтры "живут" на полу под столом.
DEFENDER DFS 801
 |
 |
| Упаковка DEFENDER DFS 801 |
 |

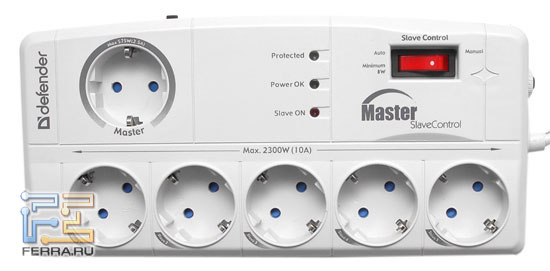

| Внешний вид фильтра DEFENDER DFS 801 |
Модель, похожая на предыдущую, с тем лишь отличием, что несколько изменена конфигурация терминалов.
 |
 |

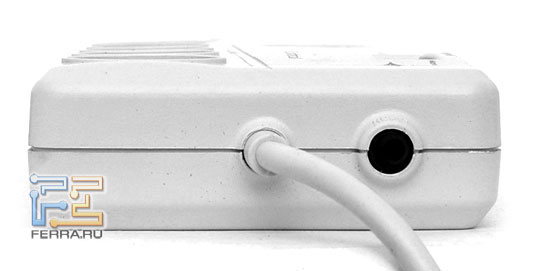

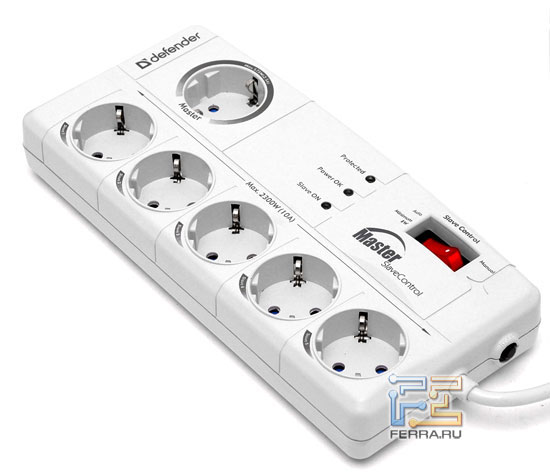

| DEFENDER DFS 801, вид в разных ракурсах |
На боковой стороне корпуса находится регулятор уровня срабатывания защиты:
 |
| Регулировка чувствительности защиты |
Фильтр наделён функцией Master/Slave, то есть при подключении компьютера к управляющей розетке можно не заботиться о включении/отключении периферии. При включении компьютера питание будет подаваться и на розетки Slave, после выключения ПК подача питания на розетки Slave прекратится.
К сожалению, разобрать его неразрушающими методами нам не удалось, поэтому о начинке будем судить косвенно - по качеству работы. Хотя, если задуматься, какая разница, что внутри? Важно функционирование. А там уж хоть автономный малогабаритный ядерный реактор...
DEFENDER NRG PRO
 |
 |
| Упаковка DEFENDER NRG PRO |
Внешне этот фильтр похож на DEFENDER DFS PRO и 801, с той лишь разницей, что в него добавлена защита от повышения сетевого напряжения. Это уже весьма полезная функция.
 |

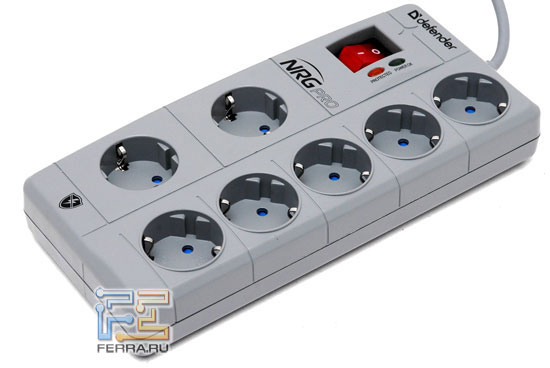

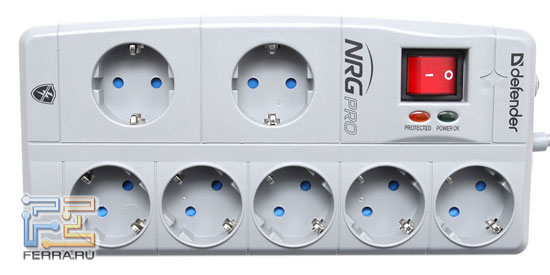

| Внешний вид DEFENDER NRG PRO |
Больше внешних отличий от модели DFS PRO не наблюдается, то же самое расположение терминалов, та же самая индикация.
 |
 |

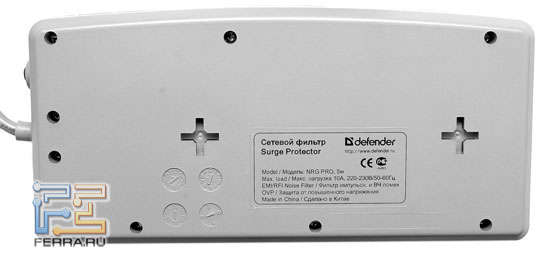

| DEFENDER NRG PRO, вид в разных ракурсах |
DEFENDER SMART100
Это, пожалуй, наиболее интересный из рассматриваемых в данном обзоре фильтров.
 |
 |

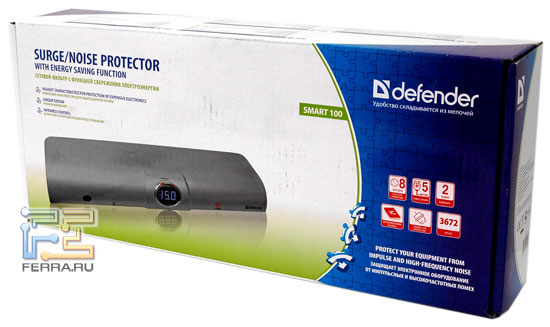

| Упаковка DEFENDER SMART100 |
 |
 |
 |

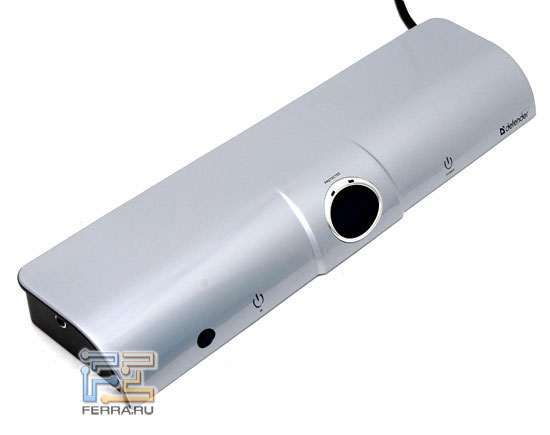

| Внешний вид фильтра DEFENDER SMART100 |
Такой фильтр даже как-то жалко располагать под столом, его скорее надо ставить в стойку домашнего кинотеатра.
Сетевой фильтр DEFENDER SMART100 наверняка порадует своим появлением тех, кто привык защищать от вредной российской электросети всю бытовую технику, включая телевизор - фильтр также обеспечивает защиту антенной линии.
 |
| DEFENDER SMART100, терминалы |
Более того, комплект включает в себя даже антенные кабели-переходники:
 |

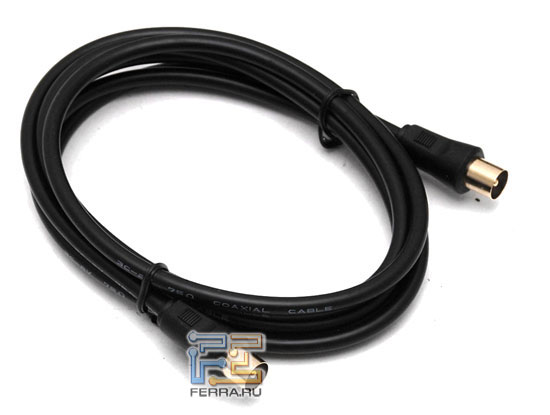

| Антенный переходник |
Интересно выполнен сетевой ввод: он не просто проходит через стенку корпуса, а снабжён шарниром, что, во-первых, существенно повышает надёжность, а во-вторых - смотрится значительно эстетичнее. На той же стороне корпуса находится кнопка сброса защиты.
 |

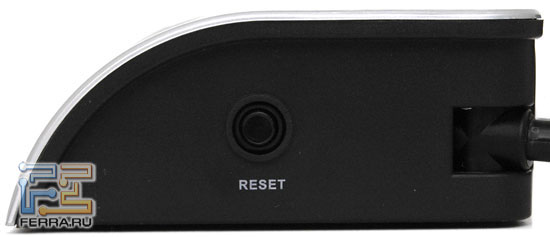

| DEFENDER SMART100, боковая стенка корпуса |
В окошке на передней панели корпуса находится ни много ни мало целый цифровой амперметр, позволяющий достаточно в аккурат оценивать ток, "кушаемый" потребителями.
Модель имеет восемь евророзеток с заземлением. Четыре розетки фильтра всегда включены и обеспечивают электропитание техники, требующей постоянного включения. Другие четыре розетки полностью отключают подключённые устройства при завершении работы.
Но и это ещё не все вкусности. Помимо прочего тот самый фильтр управляется обычным дистанционным пультом для телевизора или иной бытовой техники. Причём если фильтр стоит в не самом удобном для инфракрасных лучей месте, то есть возможность подключить к нему внешний ИК-приёмник. Гнездо для подключения ИК-приёмника выведено на вторую сторону корпуса.
 |

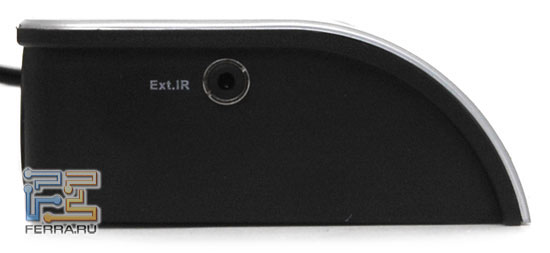

| Терминал подключения приёмника ИК-управления |
Вот такой интеллектуальный фильтр. Единственный его недочет - винты, которыми скреплены верхняя и нижняя части корпуса: количество из них - "секретки", которые подручным инструментом не отвернуть. Не желая крушить такого красавца, мы не смогли заглянуть вовнутрь, хотя любопытство нас так и распирало. А на рентгеновский аппарат мы ещё не заработали.
